Новости

Затворы Гранвэл ЗПВС, DN 32-1200, PN 10-16

Применение дискового поворотного затвора «Гранвэл»

Затворы Гранвэл ЗПВС-FL(w)-3-EPDMДля систем тепло-, водоснабжения, вентиляции и кондиционирования. В зависимости от применяемых материалов поворотные затворы могут использоваться для питьевой, технической, морской воды, пищевых и сыпучих продуктов, газов, масел и нефтепродуктов, агрессивных и абразивных сред в широком диапазоне режимов температуры/давления, в системах пожаротушения.

Основные преимущества

  • Класс герметичности А;
  • Малый вес;
  • Малая строительная длина;
  • Низкая стоимость установки и обслуживания;
  • Герметичное перекрытие потока в обоих направлениях;
  • С рабочей средой контактируют только две детали: седловое уплотнение и диск;
  • Сменное седловое уплотнение.

Рабочая среда

вода, воздух, нейтральные газы, нейтральные жидкости

Межфланцевые дисковые поворотные затворы Гранвэл DN 32-1200 / PN 10-16 (Торговый Дом АДЛ, Россия), КАТАЛОГ

Технические характеристики Гранвэл серии ЗПВС АДЛ

Условный диаметр DN 25–1600
Рабочее давление 1,0/1,6 МПа 2,5 МПа
Фланцевое присоединение PN 1,6 МПа
Управление рукоятка; редуктор; электропривод; пневмопривод
Тип присоединения М/Ф
Материал корпуса Чугун высокопрочный, Чугун серый
Материал запорного органа Чугун высокопрочный
Материал седлового уплотнения EPDM
Модель привода/редуктора Pro Gear, Нет
Наличие ISO фланца Да
Количество концевых выключателей 0.0
T min рабочей среды, °C -15
T max рабочей среды, °С 75 - 95

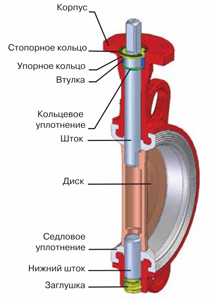

Конструкция дискового поворотного затвора «Гранвэл»

Конструкция дискового поворотного затвора «Гранвэл»Корпус: Используется технология покрытия порошковой краской с эпоксидным покрытием. Обеспечивается высокая адгезия краски с поверхностью корпуса, а также высокой антикоррозионной стойкостью. Толщина покрытия до 300 микрон.

Диск: Тщательно отполированная сферическая кромка диска снижает крутящий момент и повышает срок службы затвора, что сокращает эксплуатационные расходы.

Шток: Надежная конструкция соединения штока с диском позволяет использовать данные затворы при высоких скоростях потока. Данное решение сохраняет ремонтопригодность затвора. Верхний шток обладает противовыбросной системой. Подшипники скольжения снижают крутящий момент, и положительно сказываются на сроке службы.

Седловое уплотнение: Внутренний лабиринт уплотнения позволяет избежать его срыва из корпуса затвора. Внешние кольца обеспечивают герметизацию затвора при установке между фланцами.

Маркировка дискового поворотного затвора «Гранвэл»

Расшифровка маркировки затворов «Гранвэл»

Виды дисковых затворов:

  • Дисковый поворотный затвор «Гранвэл», DN 25–300, PN 1,6 МПа, межфланцевый, с рукояткой
  • Дисковый поворотный затвор «Гранвэл», DN 25–1200, PN 1,6 МПа, межфланцевый с редуктором
  • Дисковый поворотный затвор «Гранвэл», DN 25–300, PN 2,5 МПа, межфланцевый, с редуктором

Дисковый поворотный затвор Гранвэл, межфланцевый, с рукояткойДисковый поворотный затвор Гранвэл, межфланцевый, с рукояткойДисковый поворотный затвор Гранвэл, межфланцевый с редукторомДисковый поворотный затвор Гранвэл, межфланцевый с редуктором


Заказать Затворы Гранвэл ЗПВС из наличия со склада, получить подробную консультацию можете любым удобным способом:
info@ooosoyuz.ru или по телефону +7 (495) 783-76-54
